CCD重合测试卡
型号：YE0122
尺寸：可定制
材料：高清相纸/菲林
比例：4:3/16:9
类型：反射式/透射式可选
咨询热线：13310057372
•定位测试单元由两个延迟部分，一个用于R / B，一个用于绿色的

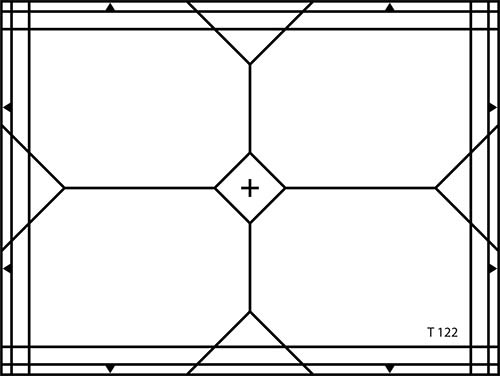

•测试图TE122
•B/ W显示器
如果定位测试单元能够在水平方向上产生一个延迟或者提前给出一个绿色的R/B值，水平和垂直方向的定位误差也是可以测量的。另外，不仅普通相机使用这种方式测量，组合透镜相机（透镜效应）也是这么测量的。

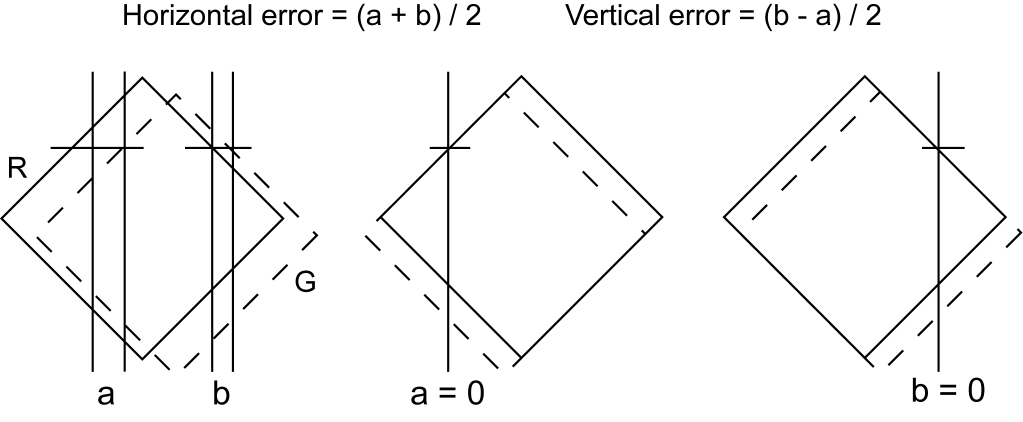

两个延迟部分开关测量之前都在零位位置。各自调动R、B绿色转向最小化a和b的距离（图1）。可以发现水平和垂直误差：
图1：在图像中心的水平和垂直方向上，a和b判断定位误差。覆盖R-G。

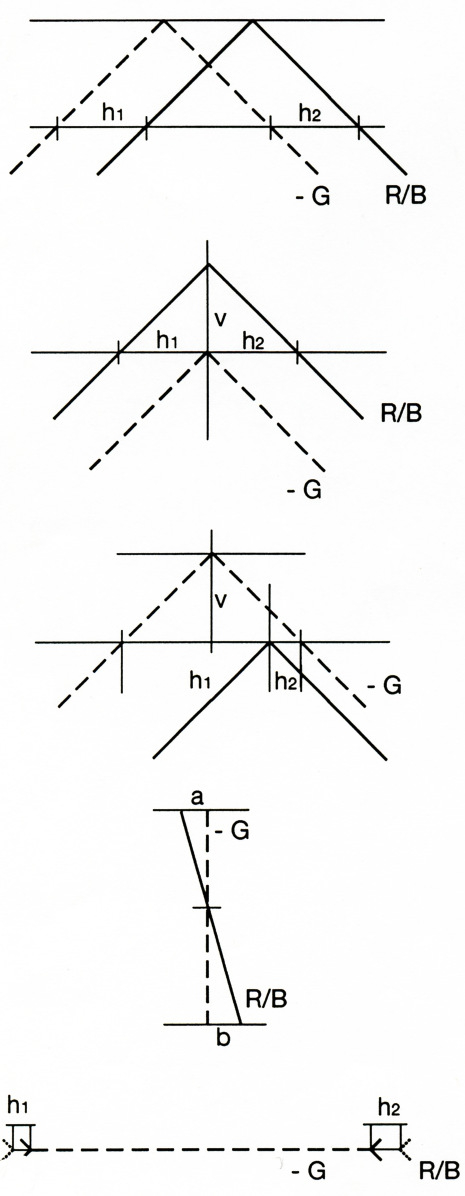

如果误差是正的，需要矫正绿色延迟；如果错误是负的，需要矫正R/B延迟。测量水平延迟误差在如图二上下位置，这里忽略可能出现在那边的垂直误差。现在R/B各自所在的位置对称的围绕绿色。
 可能出现的错误调查： 1.只有水平误差，H1=H2 为了测量水平误差，移动（提前）H1的红色超过绿色 水平误差=H1。 R / B延迟绿色：+ R / B前进绿色：- 2.只有垂直误差，V=H1=H2 为了测量垂直误差V移位（提前）红色超过绿色。 垂直误差V=水平移位H1。 R/B升高绿色：+ R/B下降绿色：- 3.水平和垂直误差 首先测量水平误差：移位（提前）红色使H1=H2。然后测量垂直误差V符合2：移位（提前）红色超过绿色；这这移动量就是垂直误差V。 4.旋转R/B绿色 旋转=(a+b)/2 R / B逆时针转动绿色：+ R / B顺时针转动绿色：- 5.横向色差= H1 + H2（由于透镜） |
 |
