ITE高分辨率测试卡

品牌:Sine Image/ESSER爱莎 型号:YE0128 尺寸:可定制 材料:高清相纸/菲林 比例:16:9 类型:反射式/透射式可选

咨询热线:13310057372
浏览 : 255 发布日期 : 2018-05-29

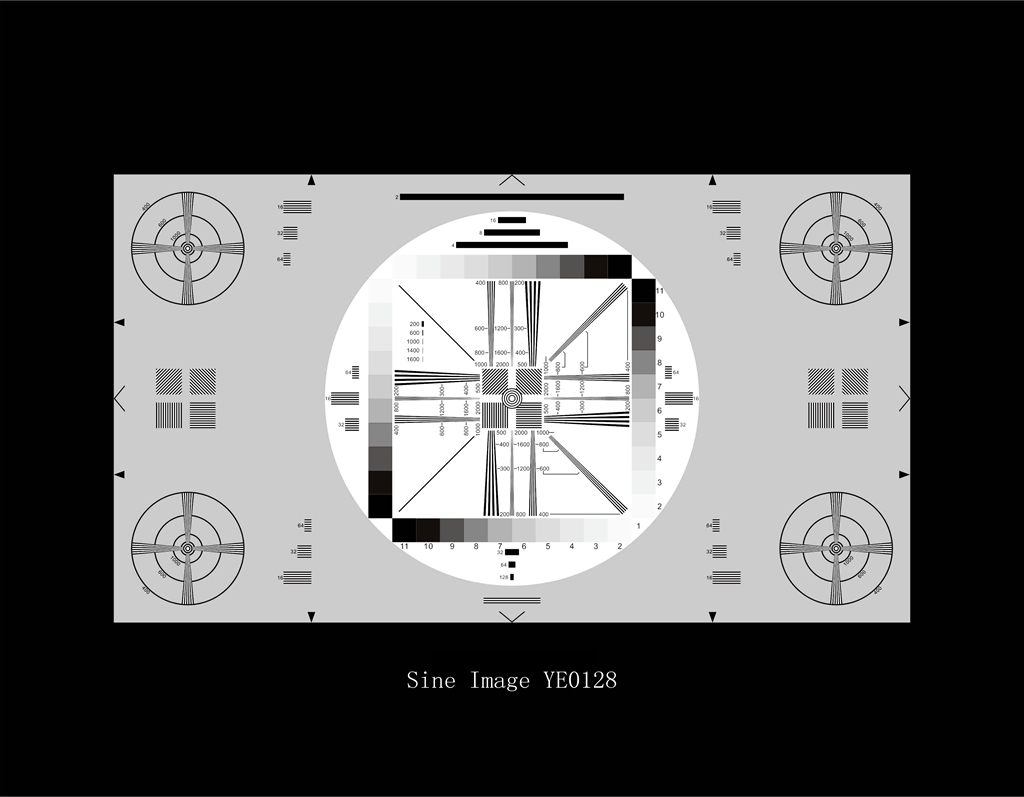

ITE高分辨率测试图卡简介

ITE高分辨率测试图卡YE0128设计用于高分辨率非广播摄像机的传输特性的测量和快速(最直观的)评估。它包括灰色背景,白色圆圈,灰度,多波群,具有不同频率(垂直和水平)和圆环的分辨率楔形。

在D = 0.15的灰度中,四个灰度的密度从D = 0.0增加到D = 1.5(对比度= 40:1)




1 2 3 4 5 6 7 8 9 10 11 Background
Density 0.03 0.15 0.30 0.45 0.60 0.75 0.90 1.05 1.20 1.35 1.50 0.56
Remission [%] 0.93 0.71 0.50 0.35 0.25 0.18 0.13 0.09 0.06 0.04 0.03 0.28

借助于灰度级可以粗略估计半色调再现,然而由于周围区域的白色,不可能进行准确的说明。

周围灰色区域的密度为D≈0.56。

圆形图允许评估几何形状。

线图案以lph(每个图片高度的线)表示分辨率。要读取“cycles”中的分辨率,只需将这些值减半。

  • 分辨率可以通过分辨率楔形以0°,45°和90°(高达1000 lph)的视觉确定。
  • 图表上不同位置的水平条显示中频范围(条纹)中的传输特性信息。
