精确分辨率测试卡

精确分辨率测试卡简介

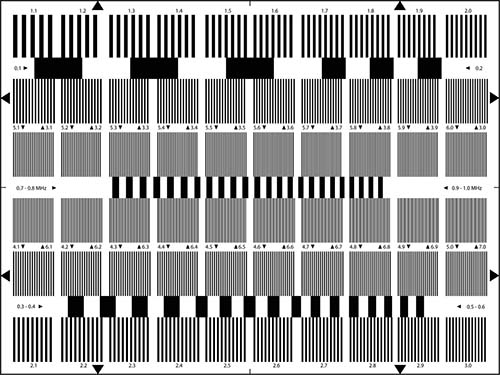

精确分辨率测试卡TE199设计用于分辨率精确测量。该分辨率测试卡由6行，每行10个矩形脉冲串组成。 这些场以0.1MHz的步长分级，并且以这种方式排列，具有最高分辨率的行位于图表的中间。 在第一和第二行之间放置0.1和0.2MHz的低频脉冲串，在第3和第4行之间有0.7,0.8,0.9,1.0MHz的低频脉冲串，在第5和第6行之间有0.3,0.4,0.5和0.6MHz的脉冲串。
