摄像头镜头测试中如何确定测试卡拍摄距离
作者: 发布日期:2018-04-23
       在我们做摄像头镜头测试时,需注意相机必须足够的远,使得你在测量的是摄像机和镜头的清晰度,而不是测试卡的清晰度。但请记住,更重要的是视场大小,而不是摄像 机到测试卡的距离。

    一个较为粗略的计算方法:对于喷墨打印的测试卡,视场的最小值必须满足:


    6MP像素摄像机最少24英寸(60cm); 16MP像素摄像机最少40英寸(90cm)。

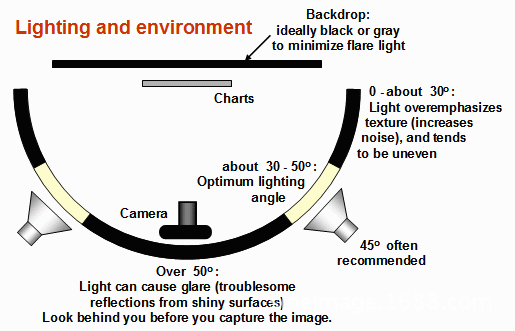

    摄像机测试环境的搭建


       详细的规则如下所述。当你的测试图卡是超高质量的打印图表(如从固润光电的Applied Image测试图卡),那么能够让测量距离稍微再近一些。

       一张信封大小(8.5×11英寸)的用Epson2200(一个高质量的颜料喷墨打印机)打印出来的高光泽测试图卡,可以用来分析6.3MP像素的佳能EOS-10D。这是因为图卡的打印质量足够高,使得即使图像长度2倍宽于测试卡长度,依然能够得到不错的效果。

       决定摄像机到测试图卡之间的距离,需要根据视场角,拍摄距离必须使得拍摄画面要大于测试卡的画面。真正的测试距离取决于传感器的尺寸以及镜头焦距的长短。

基于镜头和传感器的最小的图像范围如下表所示:

undefined

       镜头的像素越高,或者有更高分辨率的潜力时,可以提供一个更大范围的拍摄画面,以及更宽的测试卡。

       计算规则如下:视野宽度(按英尺计算)>8.8×sqrt(兆像素),或者视野宽度(按厘米计算)>22×sqrt(兆像素)。要记住每英寸的测试卡不应超过140个传感器像素来捕捉,或者每厘米不能超过55个传感器像素来捕捉。对于6-10MP像素的数码单反相机,测试卡至少要40倍镜头的焦距。(6MP相机最少也需要25倍焦距,40倍则会出现一些边缘。)对于小型的数码相机,具有更小的传感器,距离至少应该100X实际焦距:视场范围和数码单反相机差不多。更详细的图像质量和距离请见下:

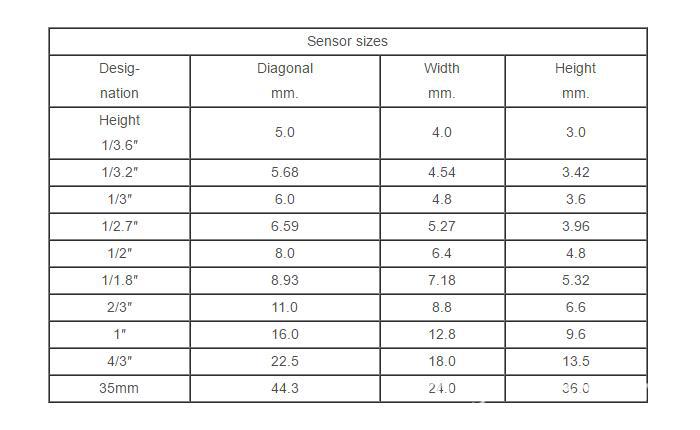

       对于小型的数码相机镜头焦距有一些麻烦。它们通常是为35mm的焦距,很多摄影者能够将其与视场角相关匹配。35-105mm或者28-140mm是典型的“35mm匹配”数值,但是这不是真正的焦距长度,所以这常常从规格书中省略。通常给出的是传感器大小1/n‘’,基于长期落后的视像管直径的命名。真正的焦距长=35mm等效焦距×(对角线长mm)/44.3。

       如果你对镜头和测试距离依然不能确定,请提供您的镜头型号,焦距,视场角给我们,sineimage可以针对您的相机镜头,做出定制化的图像质量测试卡。
