了解视频测试图表
作者: 发布日期:2018-05-29

  或者随便的摄像机用户,拍摄出色的视频就是一个惊喜; 没有什么。您只需打开相机,确保一切设置为自动,然后指向并拍摄。即使使用变焦也是小菜一碟。但专业视频制作有很大的不同。





  专业视频制作必须尽可能接近完美程度,特别是如果您想从工作中获利的话。例如,故事片通常由数百个零件创建,每个零件都由不同的人员在不同的位置使用不同的设备在不同的照明条件下使用不同的设备创建,尤其是在几天,几周或几个月内在室外拍摄的照片。最后,所有的小零件必须一起编辑成一个无缝生产。除非你对过去几十年的低成本B电影致敬,否则评论家和观众不会购买到焦点,亮度和色彩不断变化的产品。这是测试图表和其他校准设备起作用的地方。

  在这篇相对简短的文章中,我们无法解释所有涉及专业视频制作的复杂情况。毕竟,掌握对这个过程的全面理解需要数十年的时间。我们在这里要做的是解释使用视频测试图表的基础知识。如果这是您想要实现的目标,则需要投入所需的时间和精力来学习所有细节。

  测试模式 - 在迟到,晚期演出结束以及晚上签名的电台之后,您在电视上看到的那种样式- 用于说明显示屏的弱点。


  了解视频测试图表






  他们还用来帮助用户调整显示器以获得最佳图像,但现代显示器大部分不需要调整。例如,根据您现在正在查看的显示器的分辨率,下面图表中的一些线条组不会显示为单独的线条,而会显示为灰色的矩形。下面的图片没有以全分辨率显示,所以所有的行可能看起来有点模糊,但你明白了。如果您想更好地了解他们可以向您展示的内容,您可以在网上找到高分辨率的测试模式。请注意,CRT显示器比平板显示器显示出更多的弱点,尤其是在角落,这就是为什么测试模式经常在每个角落显示相同图像的原因。






了解视频测试图表


  同样,测试图表用于说明摄像机的弱点。(有些图表对于静态照相机非常有用,但为了本文的目的,我们正在讨论摄像机。)如果您有上述图表的打印版本,并用摄像机拍摄,则拍摄的视频会显示相机的分辨率。

  测试图表也用于校准单个相机,以便它们拍摄的场景看起来相同。这在进行多相机拍摄时很重要,因为您希望每台相机的镜头能够无缝地从一个场景流向另一个场景。当然,您可以随时纠正后期制作中的颜色和照明问题,但在捕捉场景之前,您可以做的越多,就可以做更多的事情,这意味着后期制作和更好的成品制作工作量会减少。





了解视频测试图表

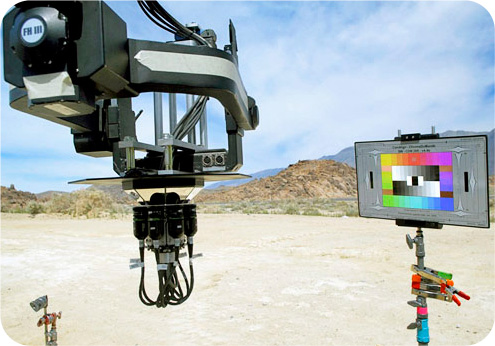

  带有可拆卸镜头的高端相机通常具有后焦点控制功能,可以调整镜头的焦距,使其在整个变焦范围内保持一致。通过在拍摄的背景中放置上面的图表,您可以校准摄像机的焦点。该图表非常明显地判断一个镜头是否处于适当的焦点。高清摄像机和电视机的日益普及使得获得适当的重点变得更加重要。

  不同类型的图表用于揭示相机和镜头的各种弱点,还可以使用图表确定最佳设置,例如光圈和白平衡。您可以购买仅用于设置白平衡的图表和卡片,但更为奇特的图表通常包含用于检查白平衡的小部分。当您设置相机的白平衡时,您基本上将其设置为使其捕捉纯白色,而没有温暖或凉爽的色调。事实上,完美的灰色阴影,从白色到黑色,绝不应该有任何色调 - 也就是说,除非你想要它们。


  了解视频测试图表






  图表通常用于判断相机的性能。例如,如果摄像头在捕捉分辨率图表的某些部分时遇到问题,那么在现实世界中捕捉细线和其他细节时可能会遇到问题。如果拍摄如上所述的灰阶图表,并且所拍摄的素材中不出现从一个色调到另一个色调的所有渐变,则使用该相机拍摄的黑暗场景可能会缺乏对比度和细节。如果相机无法从测试图表中捕捉一致的颜色,那么在现场再现适当的颜色时可能会遇到麻烦。

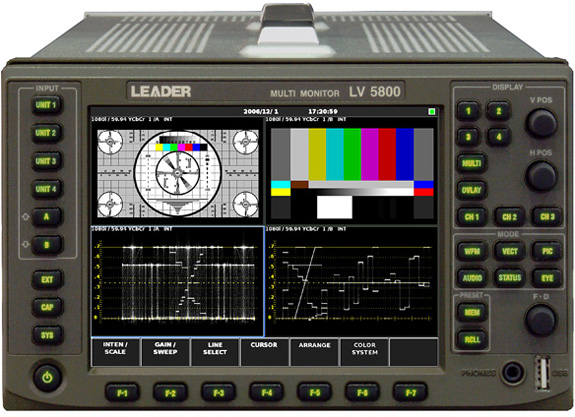

  现在我们来谈谈色彩图表。颜色图表旨在指示相机是否正在精确捕捉颜色。对于视力良好的人来说,确定是否有焦点是相对容易的,但用眼睛来判断色彩是更主观的。这就是为什么使用称为矢量显示器的设备来测量视频信号中的颜色的原因。矢量显示器是一种特殊类型的示波器,用于显示图像中存在的颜色及其强度的图形表示。矢量显示器有一个围绕六个框的圆形显示屏,每个框代表黄色,绿色,青色,蓝色和洋红色。当您将视频信号输入矢量显示器时,表示信号中出现的每种颜色的圆点将在圆形显示屏内以六角形的粗略形状落位。





了解视频测试图表

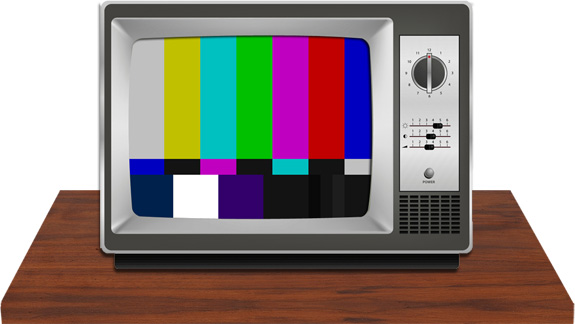

  最熟悉的颜色图表是一种测试模式或信号,但它是本次讨论的一个很好的例子。如上所示,SMPTE彩条是一个送入电视和显示器以检查彩色显示的信号。当您将SMPTE彩条信号送入矢量显示器时,每个方框内的点应该或应该落在表示信号中存在的黄色,绿色,青色,蓝色和品红色的每个框内。白色,黑色和灰色都会在显示屏的中心生成一个点,因为这些信号不包含颜色信息。从显示器中心到每个彩色点的距离表示每种颜色的强度或饱和度。





了解视频测试图表


  上图显示了在输入SMPTE彩条信号时在矢量显示器上形成的轨迹。如果这些点不落入每个颜色框的中心,则视频信号(可能由摄像机记录)不能准确地表示它应该的颜色。这可能意味着照明已关闭,相机上的设置不正确或相机无法正常工作。无论如何,在拍摄前通过适当调整相机,相机产生的点应落入矢量显示器的适当位置。通过在每个场景之前拍摄几秒钟的相同颜色图表,可以对场景进行颜色校正以匹配图表,以便所有场景显示一致的颜色。当然,这是对矢量显示器工作原理的简单说明,但您应该了解一般想法。


  了解视频测试图表






  比如上面流行的ChromaDuMonde等颜色图表更复杂。但是,当照相机和照明设置正确时,它们应该都可以在矢量显示器上生成六角形迹线。不同的图表包含不同的颜色和颜色阴影,以便它们在矢量显示器上生成特定的图案。您通常会使用包含您将使用的颜色(如肤色)的图表,以便您可以看到不同相机,环境和照明设备对拍摄的效果。再次,通过在每个场景开始时拍摄几秒钟的彩色图表,您可以在后期制作中正确匹配每个场景的颜色。




 了解视频测试图表


  这些设备,甚至是图表,都不便宜,可能比您可能使用的摄像机花费更多。但是如果你认真对待专业视频制作的职业,这可能是一个值得的投资。

  这些图表的大小不同,具体取决于您需要的便携性以及您的设置有多大。为了获得最佳效果,您应该可以放大图表并使其完全填满屏幕,但只显示图表(例如,24英寸图表设计为在大约10英尺的距离内使用)。
