视觉分辨率测试方法

浏览 : 124 发布日期 : 2018-07-24

光学有效像素总数测试要求对分辨率测试卡ISO12233 进行拍摄,具体测试方法可参考ISO12233。

截取中心水平分辨率 J1、K1,中心垂直分辨率 J2、K2 双曲线光楔图像。

分辨率测试卡拍摄范围

用目视的方法从低频向高频观察楔形图像线数的变化,当线数由5->4(J1、J2)或由 5->4(K1、K2)时,此时的图像上对应的空间频率的刻度数即为视觉分辨率。

目视判读方法:

应使用标准显示设备将被判读的图像按实际像素进行显示(必要时可以放大观察)将线条数发生变化的空间频率向高频开始判读,第一次发生线条数变化的频率就是判读结果;得到的判读结果即为测试结果。

步骤如下:

 计算机读出拍摄图片,选择其中一个特定区域;

在该特定区域处的位置中央取一条直线,沿着该直线的一个方向依次读出这条直线上各像素点的像素亮度值;

判断当前像素点的像素亮度值是否超过默认白色的亮度值;

如果当前像素点的像素亮度值超过默认白色的亮度值,则用拍摄图片中当前像素点所在默认白色条纹参照标准图片中对应的特定区域,分析出所述默认白色条纹代表的像素个数;

得到所述默认白色条纹对应的线条分辨数;

分析剩下的默认白色条纹所对应的线条分辨数,并从得到的全部数据中选出摄像头最多能分辨出的线条数。

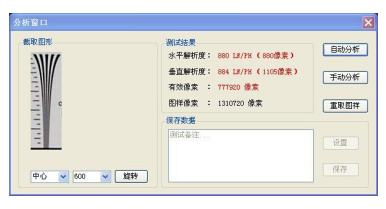

软件辅助分析,可以得出解析度,有效像素总数和和光学有效像素;如下图:
