如何照亮测试图表
作者: 发布日期:2018-04-28

如何照亮测试图表

为了获得准确和可重复的结果,检查测试图照明的准确性非常重要。这样的照明需要满足3个主要标准:



1.均匀性
为了测量诸如阴影或透镜MTF的方面,具有均匀照明是非常重要的。对于我们的A1066尺寸(高83.5厘米)的反射测试图,均匀度通常不高于80% - 85%。如果可以达到90%的值,那么一致性就可以达到。然而这对于相机阴影校准来说不够好。为了达到更高的一致性水平,积分球与透射目标相结合是解决方案,但其尺寸受到限制


2.光谱分布
特别是对于彩色和白平衡的校准和测试,光源的光谱分布在这个过程中起着重要的作用。像荧光灯管那样的峰值光谱分布会在色彩再现测试中产生奇怪的结果。光谱分布越接近标准光源,如D50或D65或3200 K钨源,测试结果将基于提供的参考值越精确。使用接近标准来源的分布也增加了不同测试实验室之间的可比性。



3.照明几何
对于透射图,理想照明是均匀的漫射照明。因此积分球是大多数用户选择的解决方案。对于积分球,光源照射到涂有亚光白漆(硫酸钡)的球体中,并且图表垂直于入射光排列。这样,光线在落在图表本身之前需要被反射几次,并且球体的亚光表面引起漫反射,从而导致从各个方向对图表进行漫射照射。

反射图通常使用两个45°角的光源照明,可以安排在相机的左右两侧或相机的上下。双面45°角是首选,因为它是均匀性和防止镜面反射之间的最佳折衷。为了避免镜面反射,大多数反射目标是由具有无光泽表面的材料制成的。对于某些目标,如TE42或TE256或UTT,至少某些部件是由光泽材料制成的,以增加目标的对比度或允许更宽的色域。对于这些目标,重要的是检查图像是否有可能影响测量结果的镜面反射。

为了最大限度地减少镜面反射,最好在光源前面有一个漫射器。通过增加到目标的距离,照明变得更均匀,镜面反射的可能性降低。但是到达目标的光量也随着距离的平方而减小,并且需要空间。避免高光反射的另一种方法是将光源靠近目标,从而增加相机的角度。不利之处在于不均匀性的增加。

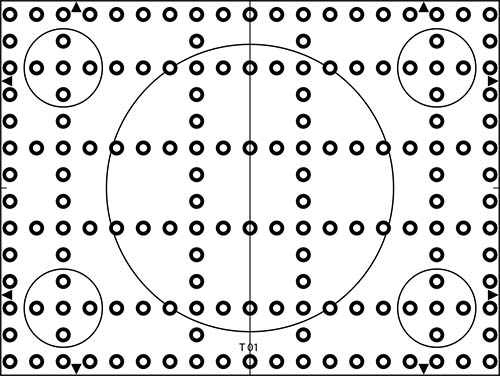

测试图
该测试图旨在测量相机和显示器的几何形状。
在一个黑色的周围区域,明亮的圆环以一种格子的形式排列,使得在理想的几何形状下
他们的中心点位于25/15栅格线的电子测试的交点处
发电机。圆环光栅的划分因此是每个总图像40行。小圆环
外径为3%,内径为图像高度的1.5%。另外还有一个大的白色
图像中心的圆形线(图像高度的75%)和图像中的4条白色圆形线
角落。
采用
为了检查摄像机的几何形状,摄像机拍摄的测试图必须叠加在摄像机上
用15个水平线和25个垂直线的电子生成网格进行监视。较大的圆形线
允许对几何图形进行粗略的视觉评估而不使用电子生成的网格。
测试图表也有一个负面版本,在白色背景区域的黑色圆环。
