避免对动态范围和闪光测试的透射图表进行反射
动态范围和闪光的测试需要适当的测试图和环境设置以获得准确的结果。高精度和高密度图表技术(例如玻璃上的照相胶片或铬)具有光泽度的缺点,这使得它们容易受到镜面反射的影响目标。这会影响使用 动态范围 或对比分辨率 以及 缺乏防反射贴片的背光闪光目标。
背光测试设置的目标是极大限度地提高光线直接从您的光源,通过您的测试目标到您的镜头的光线比例。系统中存在的任何其他光线可能会通过造成反射来干扰您的测量在目标的分析补丁上,或者在图像中引入额外的幻灯片(炫目炫目)。
由于极佳镜头和相机机身外壳将采用防反射涂层制造,因此在您的测试环境中采用类似的方法是很好的做法。实际上没有什么是全黑的,但黑暗,不透明的材料有很多不同的形式。这些可以通过其总半球反射率(THR)来表征。
以下是一些黑色材料的比较:
产品 | THR(vis + NIR) | 笔记 |
黑色油漆 | 5-6% | 不够黑暗 |
黑色毛毡 | 2.5% | 灵活和低成本 |
Acktar黑色 | 1.5% | 来自不干胶箔 |
奈米碳管黑体 | 0.17% | 代价昂贵,不耐用,对人体危险 |
对于一般测试目的,我们使用黑色毡覆盖我们黑暗的测试盒
阻止所有光线进入或反射到测试环境中
为了进行准确的测试,您应该创建一个没有外部光线进入的黑暗空间,并且吸收内部产生的光线。以下是测试环境的图表:
极大限度地减少内部直接反射
测试环境中的曲面越多,光泽图表中的反射越多。
被测相机的机身,甚至只是一个镜头的玻璃都可以反射回测试图表上。这对于黑暗分析区域尤其重要。

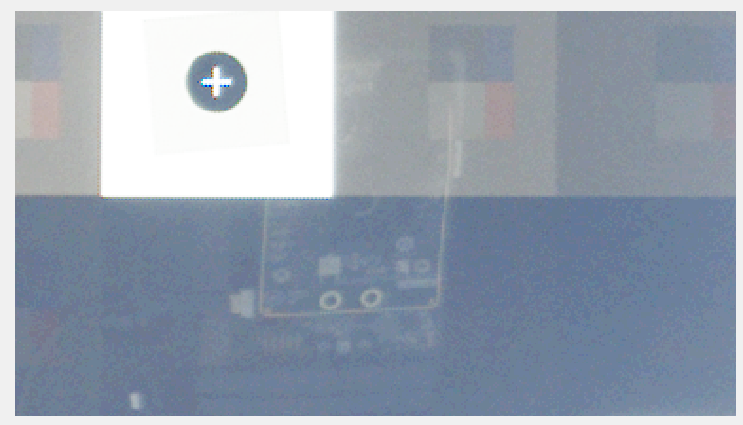

如果使用正确居中的Imatest图表,则反射可能不会落在黑暗分析区域进行动态范围测量。下面是一个可以破坏动态范围或对比度分辨率测量的开发套件PCB反射示例:
反光照相机部件应该被黑色面具阻挡。相机后面的整个区域都会直接反射回来,因此应尽可能使该环境尽可能黑暗。
极大限度地减少其他内部光辐射
传感器开发套件通常具有直接反射的LED闪烁,具有未被禁用或阻挡的显示器的前置摄像头可能特别成问题。
