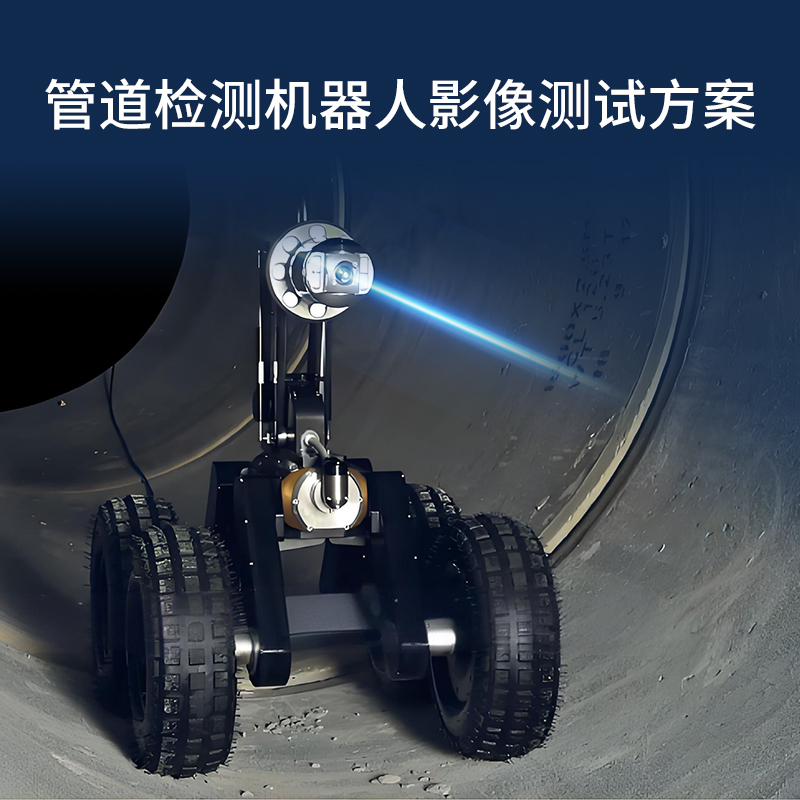

管道检测机器人影像测试方案

管道检测机器人摄像头成像质量解决方案

随着管道检测行业的不断发展，对管道检测机器人摄像头的成像质量要求也越来越高。清晰、准确的成像对于及时发现管道内的各种问题，如裂缝、腐蚀、堵塞等至关重要。在此背景下，我们推出管道检测机器人摄像头成像质量解决方案。三恩时方案针对管道检测机器人摄像头的图像分辨率、图像变形、光源等多项核心性能指标，提供专业定制化的测试方案，及一系列专业测试设备。

行业质量标准

测试目标

评估管道检测机器人摄像头在实际管道检测场景下的成像质量、功能表现和可靠性，验证摄像头是否符合标称的技术规格。重点检测图像分辨率、图像变形等关键指标，为管道检测机器人摄像头的选型、部署、验收和维护提供行业标准依据，确保在复杂的管道环境中也能获取清晰、准确的图像信息，保障管道检测工作的高效进行。

测试项目

图像分辨率测试

采用 ISO 12233 2000 测试卡，满足《JJF (鄂) 60 - 2020 管道检测机器人校准规范》的分辨率测试卡要求，检测镜头的分辨率线数。搭配 IQstest 图像质量综合测试软件，可准确地进行图像分辨率测试，助于捕捉管道细微问题。

图像变形检测

运用图像形变测试卡，符合《JJF (鄂) 60 - 2020 管道检测机器人校准规范》的图像形变测试卡要求，可检测镜头的变形比值，控制变形能避免误判管道结构。

配套设备

管道检测机器人摄像头影像测试项目

测试项目	产品名称	产品样图	参考标准	备注
图像分辨率	ISO 12233 2000		JJF(鄂)60-2020管道检测机器人校准规范	满足《JJF(鄂)60-2020管道检测机器人校准规范》的分辨率测试卡要求；可以检测镜头的分辨率线数。
图像变形	图像形变测试卡		JJF(鄂)60-2020管道检测机器人校准规范	满足《JJF(鄂)60-2020管道检测机器人校准规范》的图像形变测试卡要求；可以检测镜头的变形比值；
图像分析工具	IQstest图像高级分析软件		JJF(鄂)60-2020管道检测机器人校准规范	可搭配ISO 12233测试卡进行图像分辨率的测试
透射光源箱	标准透射灯箱HC5100/3100			可搭配ISO 12233、形变测试卡进行图片的拍摄
光源检测	色温照度计	CL-8010		可搭配标准透射灯箱来进行使用
