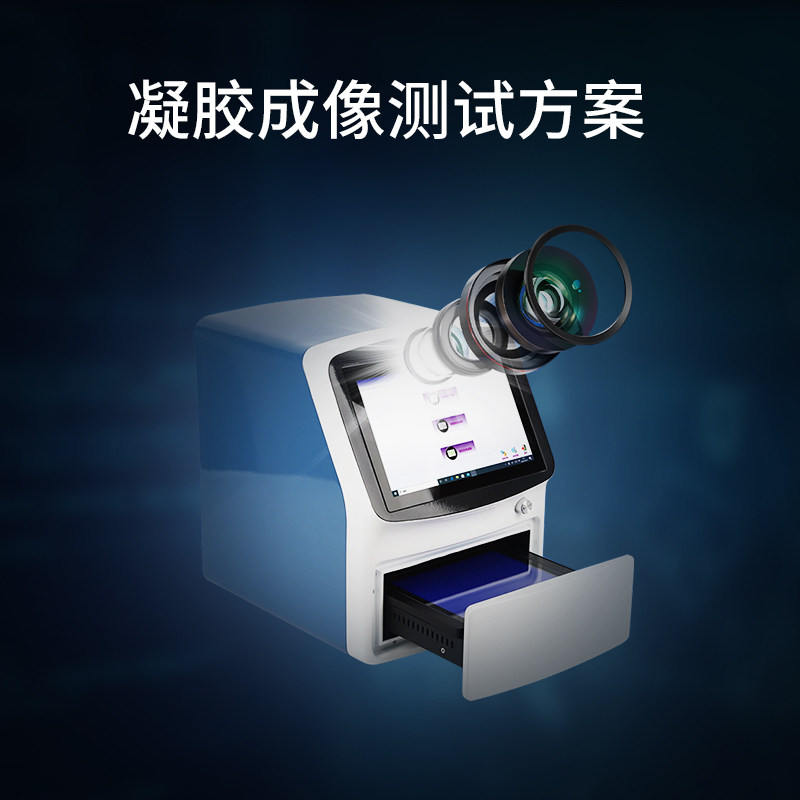

凝胶成像测试方案

凝胶成像系统摄像头测试方案

随着生命科学研究、医学诊断等领域的不断发展，对凝胶成像系统摄像头的成像质量要求也越来越高。清晰、准确的成像对于科研人员准确分析实验结果、医生做出正确诊断很重要。在此背景下，三恩时提供凝胶成像系统摄像头成像质量测试方案。该方案针对凝胶成像系统摄像头的图像分辨率、灰阶级、信噪比、平均光照度等多项核心性能指标，提供专业的测试方案及一系列专业测试设备。

行业质量标准

测试目标

评估凝胶成像系统摄像头在实际使用场景下的成像质量、功能表现和可靠性，验证摄像头是否符合标称的技术规格。重点检测图像分辨率、灰阶级、信噪比、平均光照度等关键指标，为凝胶成像系统摄像头的选型、部署、验收和维护提供行业标准依据，

测试项目

1.分辨率：用 ISO 12233 测试卡，结合 IQstest 图像质量综合测试软件，按规范中 7.1 分辨率测试的使用要求，捕捉凝胶细微信息。分辨率的高低直接影响图像的清晰度，高分辨率能够更清晰地显示凝胶中的条带等细节信息。

2.灰阶级：采用 20 阶灰阶卡进行测试，符合规范中 7.2 灰阶级测试的使用要求。灰阶级数体现了图像对不同灰度层次的表现能力，更多的灰阶级数可以呈现更丰富的图像细节和更准确的颜色还原。

3.信噪比：用 ISO 14524 和 20 阶动态范围设备，满足规范中 7.3 进行信噪比（SNR）测试的使用要求。信噪比越高，图像中的噪声干扰越小，图像质量也就越高。

4.平均光照度：使用色温照度计（如 CL - 8010）进行测试，满足规范中 6.2 校准用标准器及其他设备以及 7.4.1 平均光照度对环境光检测以及平均照度检测的使用要求。合适的平均光照度能够保证图像的亮度均匀性，避免出现过暗或过亮的区域。

配套设备

 IQstest 图像质量综合测试软件：用于检测规范中的分辨率、灰阶级、信噪比等测试项。专业的图像分析工具能够更准确地对测试结果进行量化和评估。

色温照度计 CL - 8010：保障光照条件。

凝胶成像头影像测试项目

测试项目	产品名称	产品样图	参考标准	备注
分辨率	ISO 12233		【计量标准】JF1530-2015 凝胶成像系统校准规范	满足《【计量标准】JF1530-2015 凝胶成像系统校准规范》标准中进行分辨率测试的使用要求
灰阶级	20阶灰阶卡		【计量标准】JF1530-2015 凝胶成像系统校准规范	满足《【计量标准】JF1530-2015 凝胶成像系统校准规范》标准中进行灰阶级测试的使用要求
信噪比	ISO 14524		【计量标准】JF1530-2015 凝胶成像系统校准规范	满足《【计量标准】JF1530-2015 凝胶成像系统校准规范》标准中进行信噪比（SNR）测试的使用要求
	20阶动态范围		【计量标准】JF1530-2015 凝胶成像系统校准规范	满足《【计量标准】JF1530-2015 凝胶成像系统校准规范》标准中进行信噪比（SNR）测试的使用要求
平均光照度	色温照度计	CL-8010	【计量标准】JF1530-2015 凝胶成像系统校准规范	满足《【计量标准】JF1530-2015 凝胶成像系统校准规范》标准中对环境光检测以及平均照度检测的使用要求
图像分析工具	IQstest图像高级分析软件		【计量标准】JF1530-2015 凝胶成像系统校准规范	用于检测《【计量标准】JF1530-2015 凝胶成像系统校准规范》标准中的分辨率、灰阶级、信噪比等测试项
