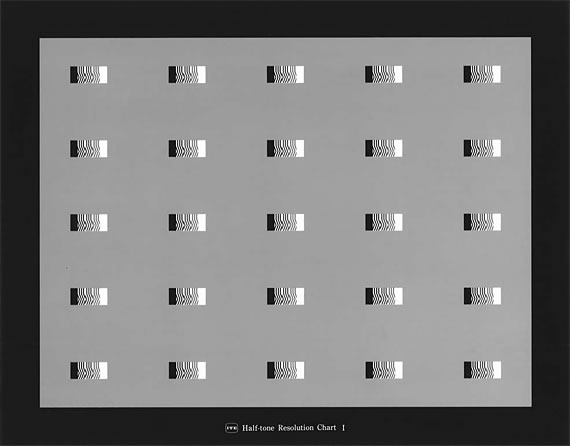

半色调分辨率测试卡

品牌:DNP/Sine Image 型号:I 比例:4:3

咨询热线:13310057372
浏览 : 253 发布日期 : 2019-05-23

半色调分辨率测试卡简介

以亮、暗条纹为对象,测量成像装置的分辨率。

振幅调制因子取决于条纹和光能的斜率方向。另外γ特性也对成像设备分辨率影像很大。

此图表是精心设计的通过上述测量,评估和调整信号处理电路和成像设备。

半色调分辨率测试卡参数

(1)在垂直方向上黑色和白色图案
有350TV因为正常的单腔彩色摄像机的色度载体为3.5到4.5MHz。

(2)黑色和白色图案左右斜率
倾斜角到左和右是±20°,有350TV。

(3)黑白密度


  左边 中间 右边
3% 25% 50.0%
50% 75% 83.0%
